設備用途

本設備主要用于X光管生產線鎢極鑄靶, 要求具有多工位連續工作，操作維修方便、熱損失小、耗能低、真空度高、高效率等特點。

 技術指標：

本設備的主要技術指標要求如下：

a． 結構形式：?jiǎn)问遗P式，門進出口凈高度尺寸230mm；

b． 最高溫度：1350℃；

c． 加熱功率：40kW，二區加熱，其中前區加熱功率25kW，后區加熱15kW；

d． 加熱及保溫：采用高強石墨板加熱， 保溫磚、保溫棉及不銹鋼作為爐膛保溫內膽；

e． 最大升溫速率（至1400℃）：10℃/min；

f． 極限真空度：8×10^-3Pa；

g． 爐體內腔尺寸：~Φ350×1250mm；

h． 控溫方式：可編程自動控溫，前后兩區分別采用一只鎢錸熱偶進行測溫和控溫；

i． 操作方式：手動推舟；

j． 冷卻方式：循環冷卻；冷卻水量∽2T/h，進水溫度小于35℃，出水小于45℃；

k． 工作方式: 8工位連續工作，工件出爐無縮孔。

 設備配置及說明

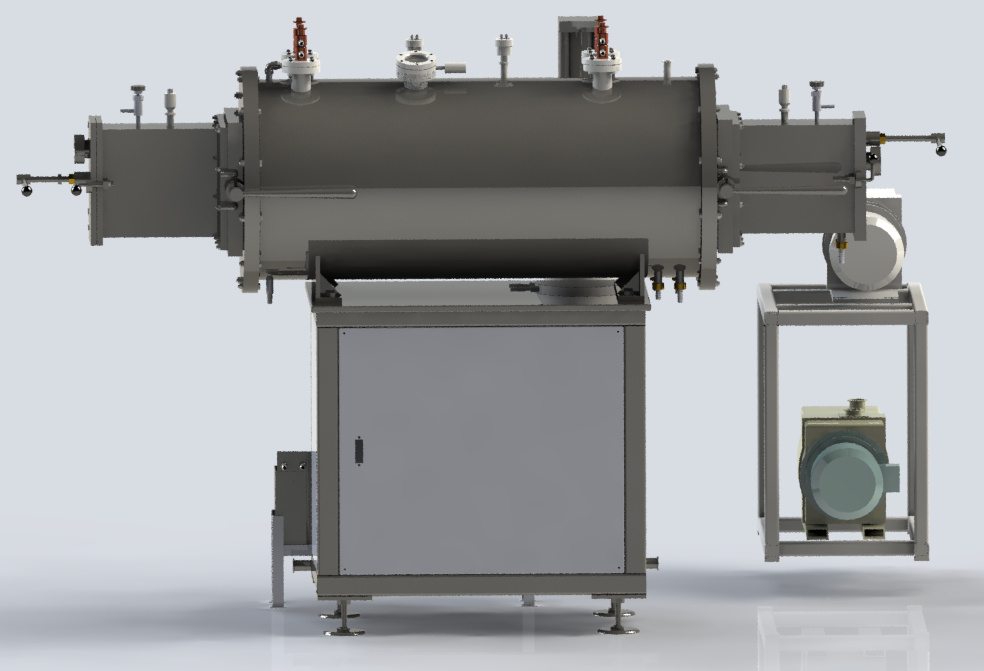

該設備由爐體、加熱系統、真空系統(含真空解除充氣系統)、水冷系統、氣路系統、電控系統等六部分組成。（設備主體結構見附件）

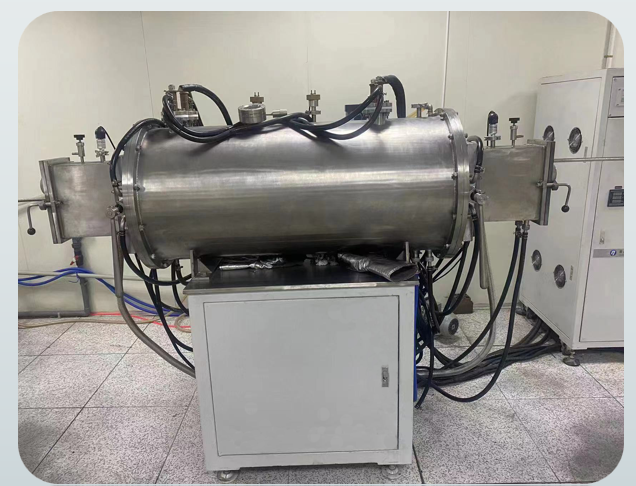

臥式爐體：爐體采用6mm不銹鋼，雙層水冷結構。

加熱溫場：加熱器采用高溫鉬片作為發熱體，保溫層采用鉬片、石墨氈石、保溫棉和不銹鋼等材料。

真空系統：真空系統由機械泵、擴散板、主閥、前級預抽閥、水冷擋板、放氣閥和真空管路等組成。

測量控制系統：真空測量系統采用復合真空計。三路熱電偶測溫，實時監控各溫區溫度情況。

加熱電源：選用可控硅電源，總功率～40kW。

甲方安裝現場條件：

1、電源：～ 40KVA、380V三相、50Hz；

2、壓縮空氣源：0.4～0.8MPa；

3、冷卻循環水：進水溫度≤32℃、進水壓力：0.15～0.25MPa。
